Registro de Imagens no SPRING

Registro de Imagens no SPRING

Autoria

Laércio M. Namikawa - laercio@dpi.inpe.br

Objetivo

O objetivo deste how-to do SPRING é descrever o procedimento para registrar uma imagem já importada com outra imagem do SPRING.
Neste exemplo, uma imagem pancromática do sensor HRC é registrada com imagens do sensor CCD, ambas do satélite CBERS-2B obtidas gratuitamente do catálogo de imagens do INPE.

Para um exemplo de registro automático de imagens usando o Regeemy, clique aqui.

Obtendo o SPRING na Internet

O SPRING, nas versões Linux e Windows 95/98/NT/ME/2000/XP/Vista, pode ser obtido livremente (“freeware”) via Internet.

Visualizando e Realçando as Imagens CCD

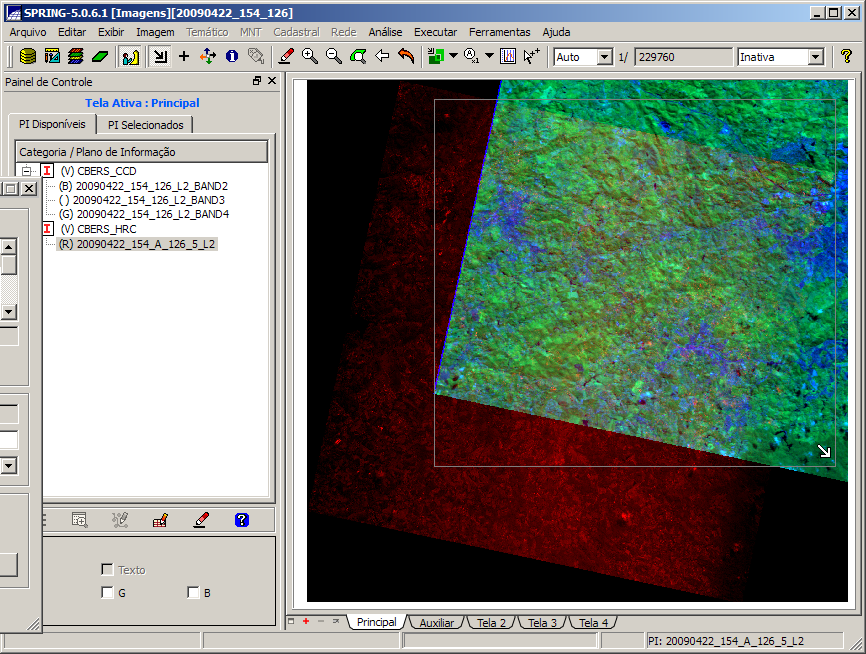

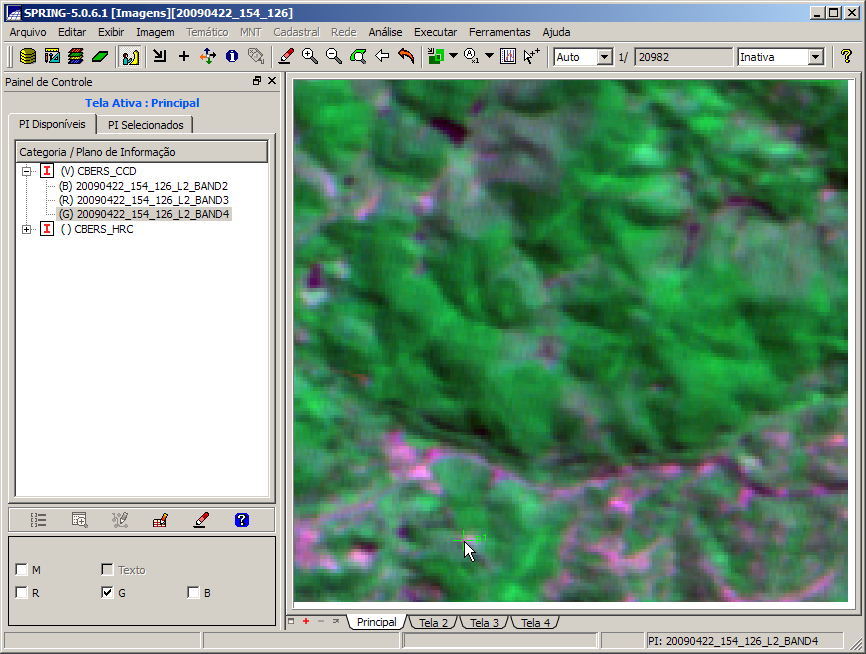

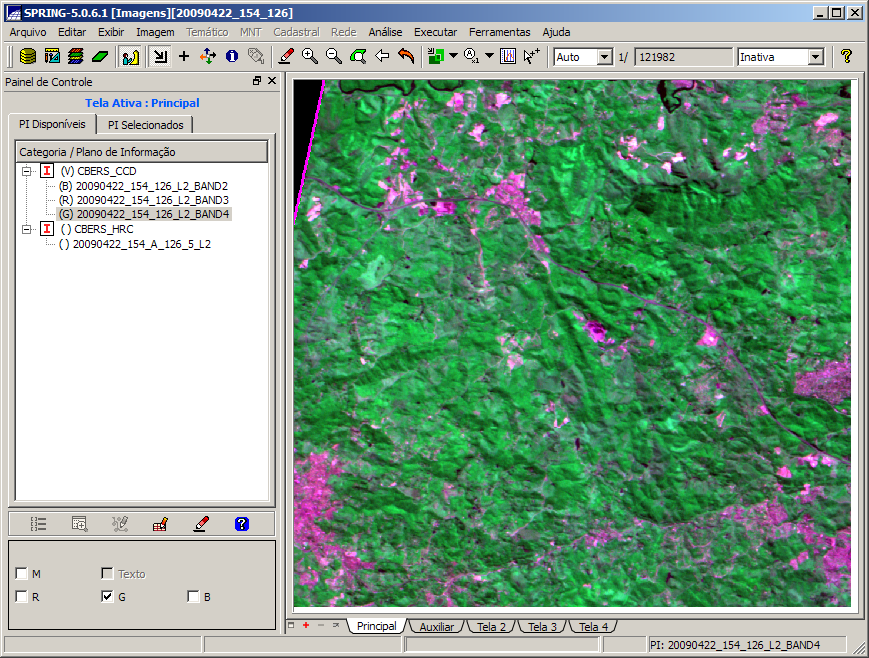

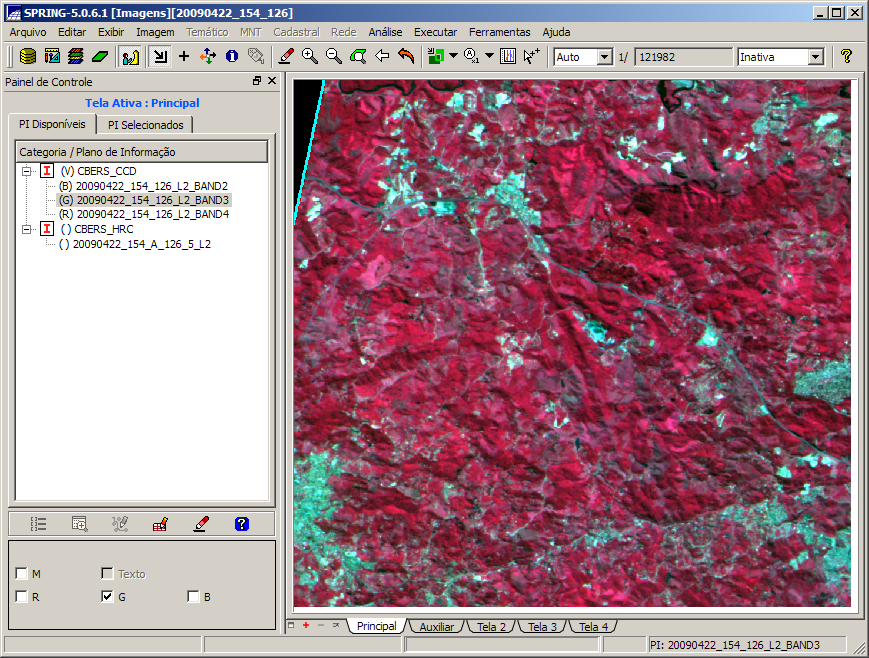

Visualize as imagens CCD em composição colorida Banda 3 em vermelho (R), Banda 4 em verde (G) e banda 2 em azul (B). Esta composição permite identificar os alvos da imagem em cores quase verdadeiras, com as cores verdes indicando áreas de vegetação. Pode-se optar também por trocar as cores verde e vermelho para que as diferenças de vegetação sejam percebidas em tons de vermelho.

Realce a imagem através do menu Imagem - Contraste.

Composição Banda 3 - R Banda 4 - G Banda 2 - B
Composição Banda 4 - R Banda 3 - G Banda 2 - B

Selecionando o Plano de Informação com a Imagem HRC

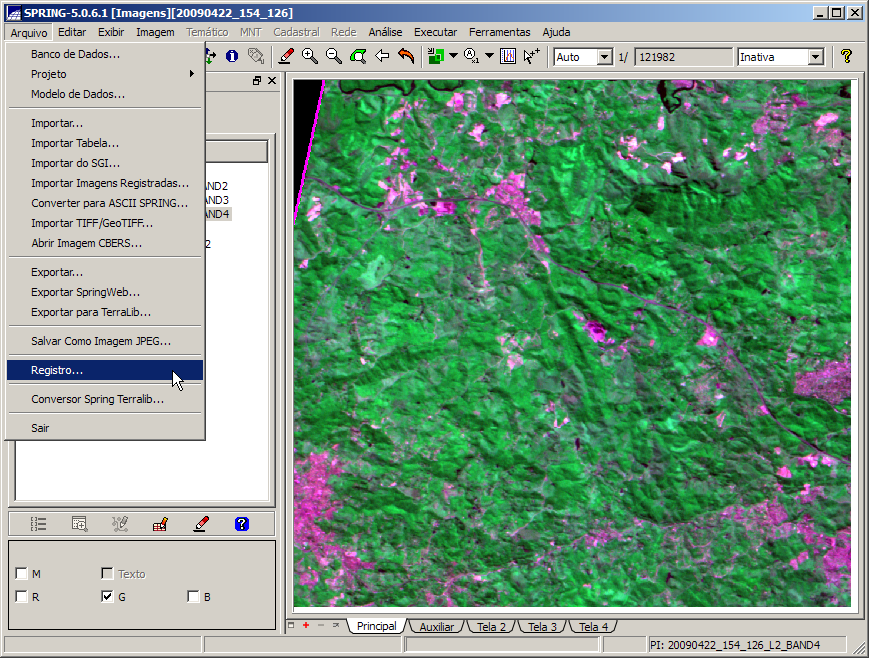

Inicie a ferramenta de Registro através do menu Arquivo - Registro.
Selecione a opção Plano de Informação..

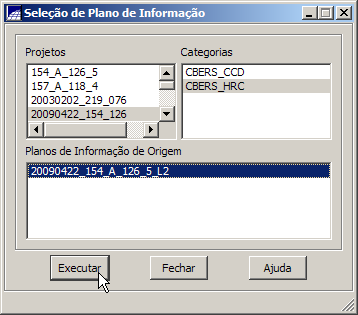

Selecione o Plano de Informação.

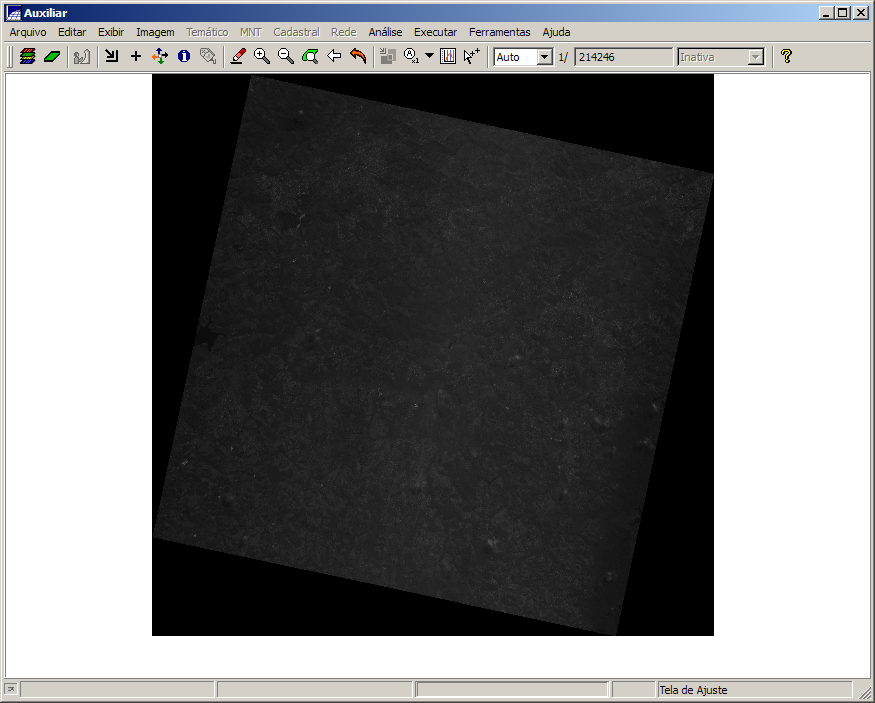

A imagem HRC deve ser automaticamente desenhada na Tela Auxiliar. Caso não seja, clique no ícone de desenhar.

Coletando Pontos de Controle

Pontos de controle são feições distinguiveis na imagem HRC e na imagem CCD que podem ser usadas para calcular a função que mapeia os pixels de uma imagem para a outra.

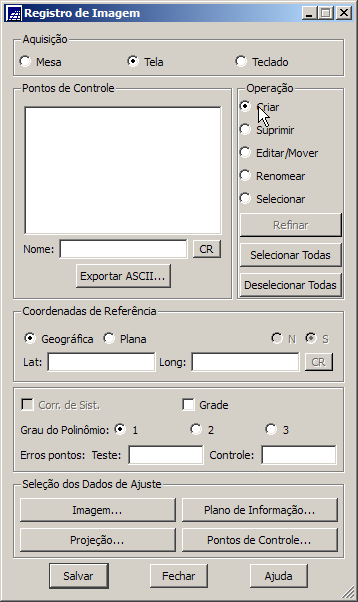

Selecione a operação Criar.
Digite um nome para o ponto de controle e clique no botão CR.
Confirme a mensagem.

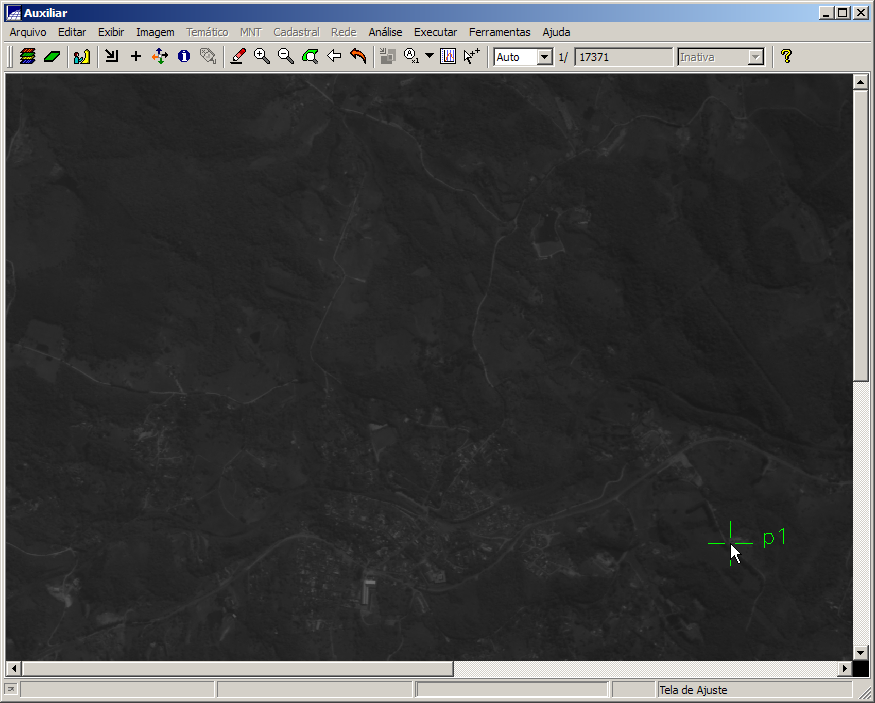

Selecione a feição na imagem CCD.
Selecione a feição na imagem HRC.

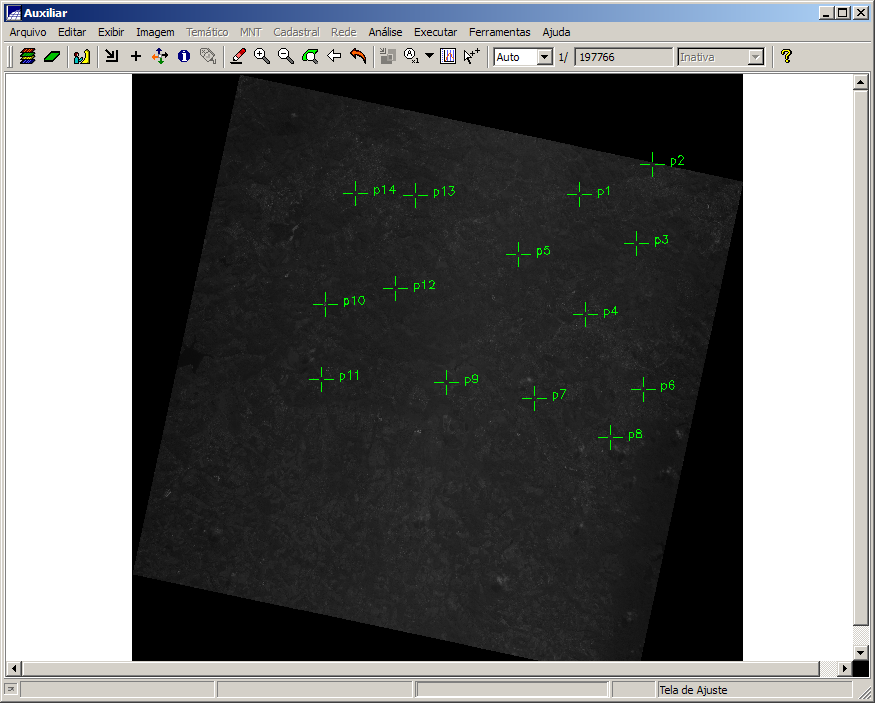

Coletar vários pontos distribuídos ao longo da imagem.

Selecionando Pontos de Controle

Os pontos de controle a serem usados para definir o mapeamento devem ser selcionados de forma a obter um erro baixo, com uma boa distribuição espacial dos selecionados.

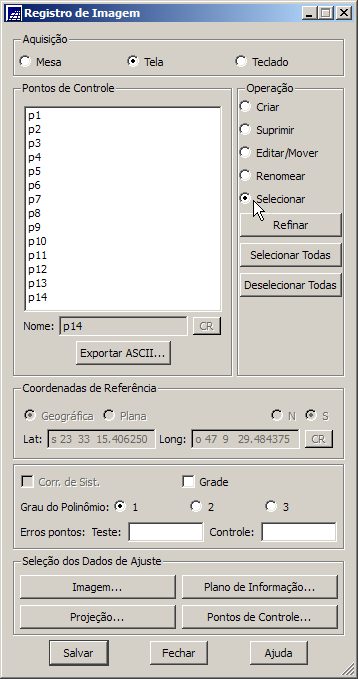

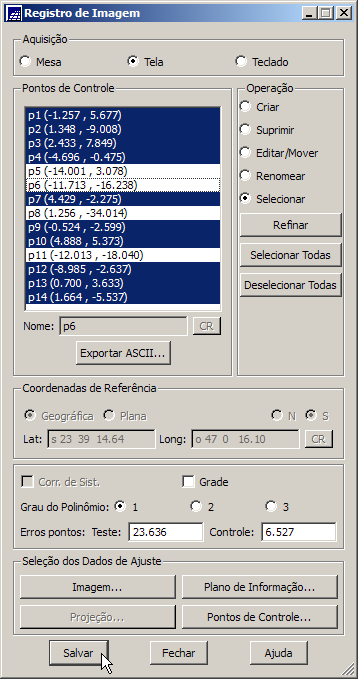

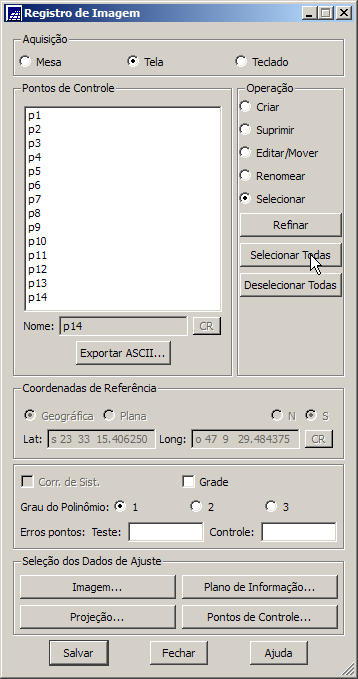

Selecione a operação Selecionar.
Clique no botão Selecionar Todas.
Selecione pontos para Grau de Polinômio 1.

Salvando Pontos de Controle

Os pontos de controle devem ser salvos em um arquivo que será usado para remapear a imagem HRC para coincidir com a imagem CCD durante a operação de Mosaico.

Clique no botão Salvar.

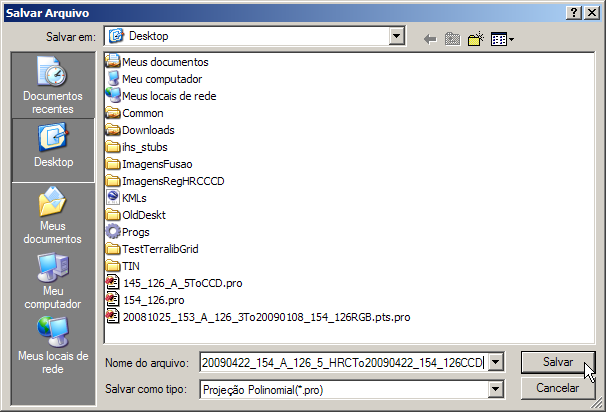

Selecione um diretório, digite o nome do arquivo e clique no botão Salvar.

Encerrando a Definição do Mapeamento HRC para CCD

Encerre a definição clicando no botão Fechar.

Mapeando a Imagem HRC para a CCD

O mapeamento é executado durante a operação de Mosaico. O mosaico de imagens preenche um imagem existente com informações de outra imagem. No caso do registro de imagens, a imagem existente estará vazia, mas deve ser criada antes da operação.

Criando uma Nova Imagem HRC na Área de Intersecção com a CCD

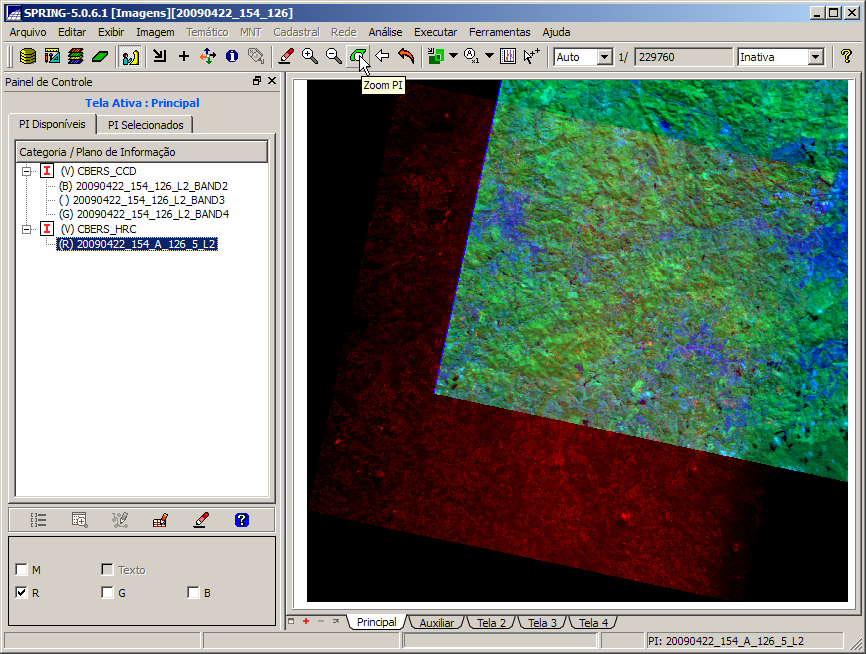

Visualize a imagem CCD e a HRC, com a HRC ativa e desenhando com o botão de Zoom PI.

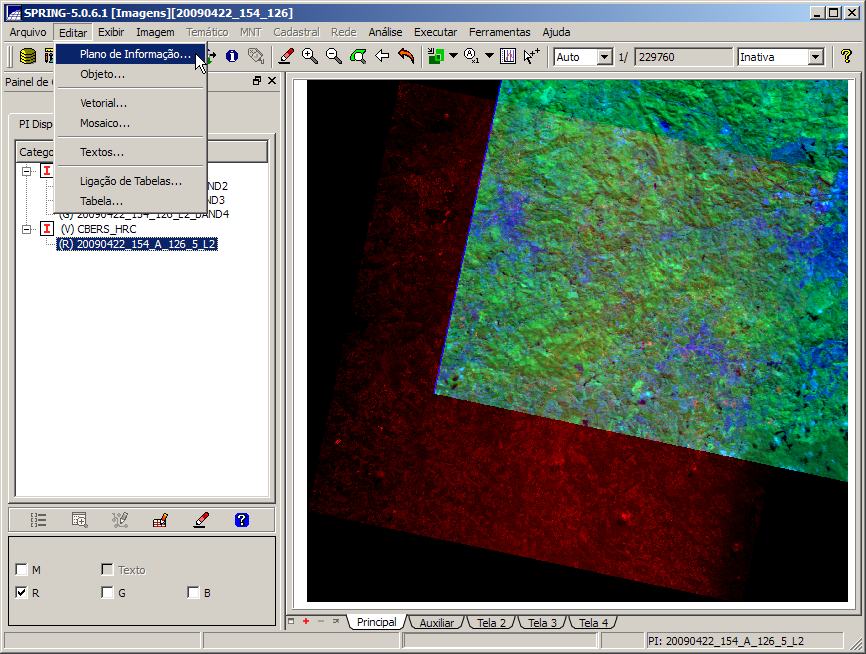

Inicie a ferramenta de editar plano de informação através do menu Editar - Plano de Informação.

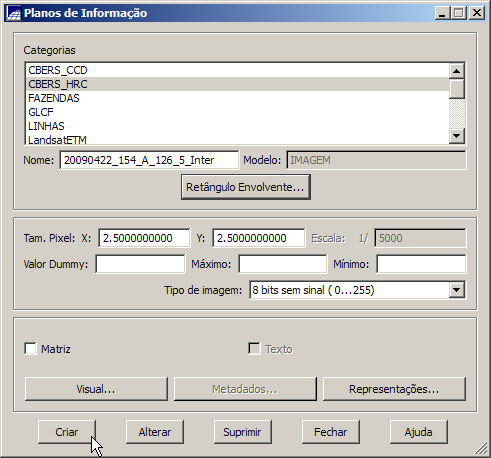

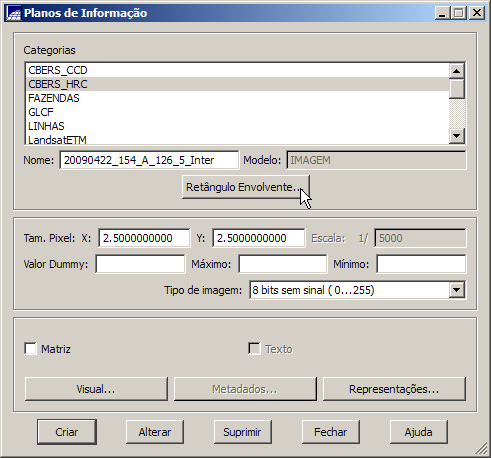

Digite o nome do novo plano de informação e selecione o botão Retângulo Envolvente.
Selecione a opção de definir o retângulo envolvente com o cursor.
Defina o retângulo envolvente na área de intersecção com o cursor.
Selecione o botão Adquirir e Executar.
Selecione o botão Criar.

Mosaicando a Imagem HRC

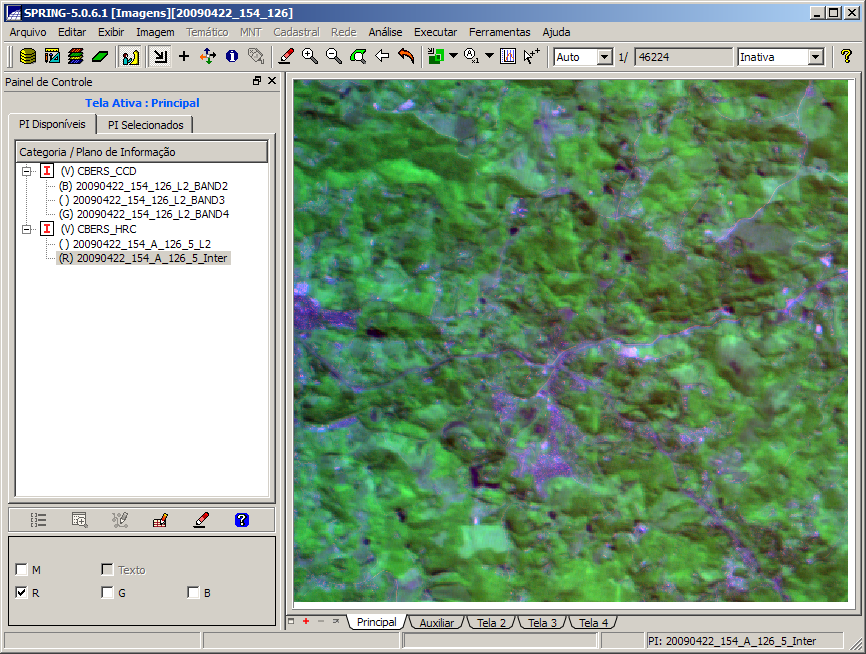

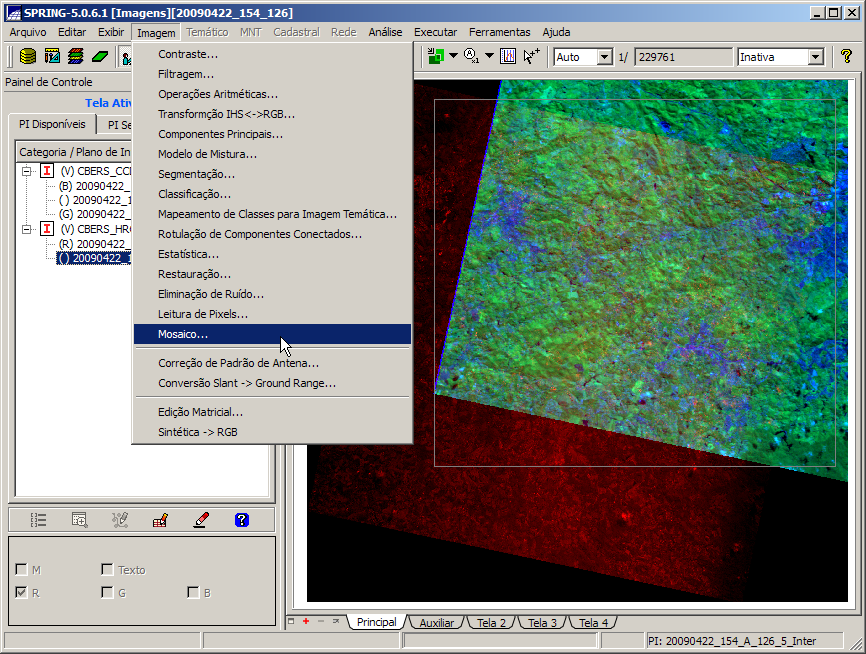

Ative o novo PI criado e inicie a ferramenta de Mosaico através do menu Imagem - Mosaico.

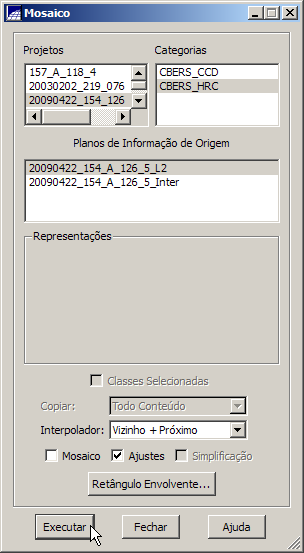

Selecione a imagem HRC original\\, interpolador Vizinho Mais Próximo e o botão Ajustes.

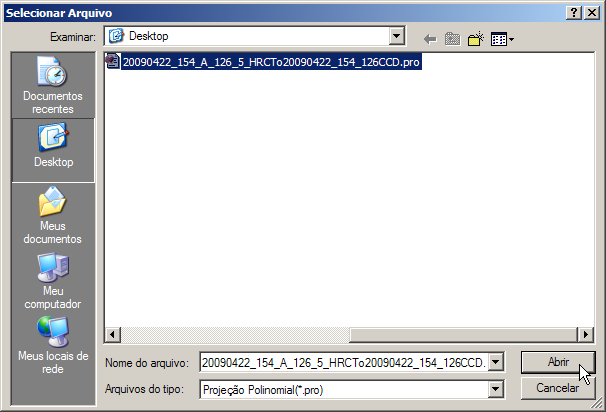

Selecione o arquivo com a definição do mapeamento.
