Importação de Modelos de Elevação SRTM para o SPRING
Autoria
Laércio M. Namikawa - laercio@dpi.inpe.br
Objetivo
O objetivo deste how-to do SPRING é descrever o procedimento para importar uma grade de elevação obtida pelo SRTM e disponibilizada pelo USGS em dds.cr.usgs.gov/srtm/.
Existem outras fontes de modelos do SRTM que disponibilizam em format GeoTIFF. Para estes arquivos, a importação no SPRING é simples, lembrando somente de selecionar a entidade de entrada como sendo Grade.
Formato do Dado
A grade é fornecida em arquivo compactado ZIP. Após o arquivo ser descompactado, o conteúdo está no formato de uma tripa de dados, ou seja, compatível com o format conhecido por RAW. Um arquivo no formato RAW deve ter a extensão .raw para que o SPRING reconheça o formato. Portanto, deve-se renomear o arquivo da extensão hgt (que deve ser uma simplificação da palavra height) para raw.
O tamanho de cada dado de elevação é de 2 bytes inteiros com sinal (signed 16 bits).
O BYTEORDER é Motorola, ou seja é necessário realizar a TROCA de ordem (byte swap).
Os dados estão disponibilizados a cada 3 arco-segundos (a cada 1 arco-segundo apenas na América no Norte), sendo que o valor foi calculado pela média da janela 3×3 do dado original (a cada 1 arco-segundo).
O número de linhas e de colunas da grade é de 1201.
A coordenada da primeira coluna da última linha é definida pelo nome do arquivo. Ou seja, para o exemplo do arquivo com nome S24W048, a coordenada é 24 graus sul, 48 graus oeste. Como a distância entre os elementos da grade é de 3 arco-segundos, ou 0.000833333 graus, a coordenada do canto superior direito é 23 graus sul, 47 graus oeste.
O valor -9999 indica o NODATA.
Importando grade SRTM para o SPRING

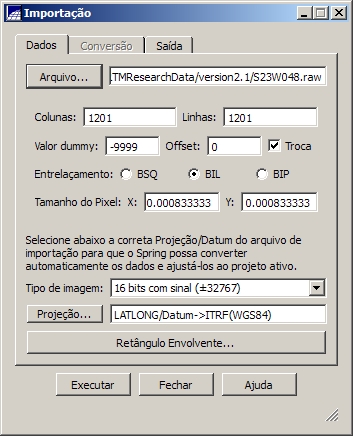

Preencha a interface de Importação de Dados Vetoriais e Matricias.
