Tabela de conteúdos
Registro de Imagens usando TerraPixel
Autoria
Laércio M. Namikawa - laercio@dpi.inpe.br
Objetivo
O objetivo deste how-to do TerraPixel é descrever o procedimento para registrar uma imagem de ajuste com a imagem de referência.
Neste exemplo, as bandas 3, 4 e 5 do sensor TM/Landsat são registradas com a imagem disponível no GLCF.
Carregando a Imagem GLCF

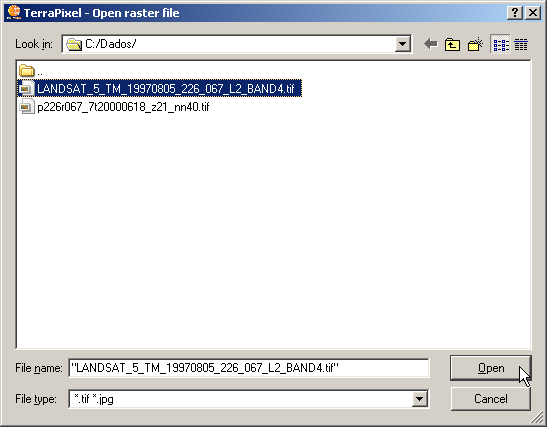

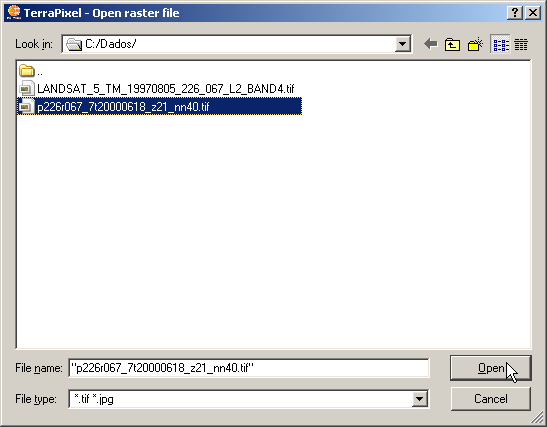

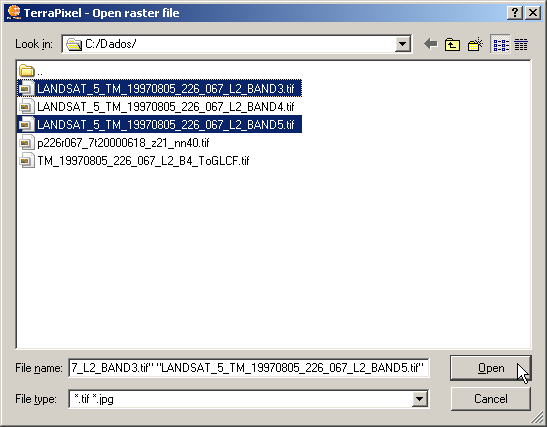

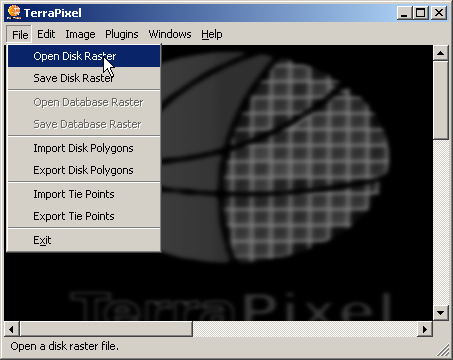

| Carregar imagens |  |
| Selecione a banda GLCF |  |
| Selecione a banda TM |  |
Inicializando Registro

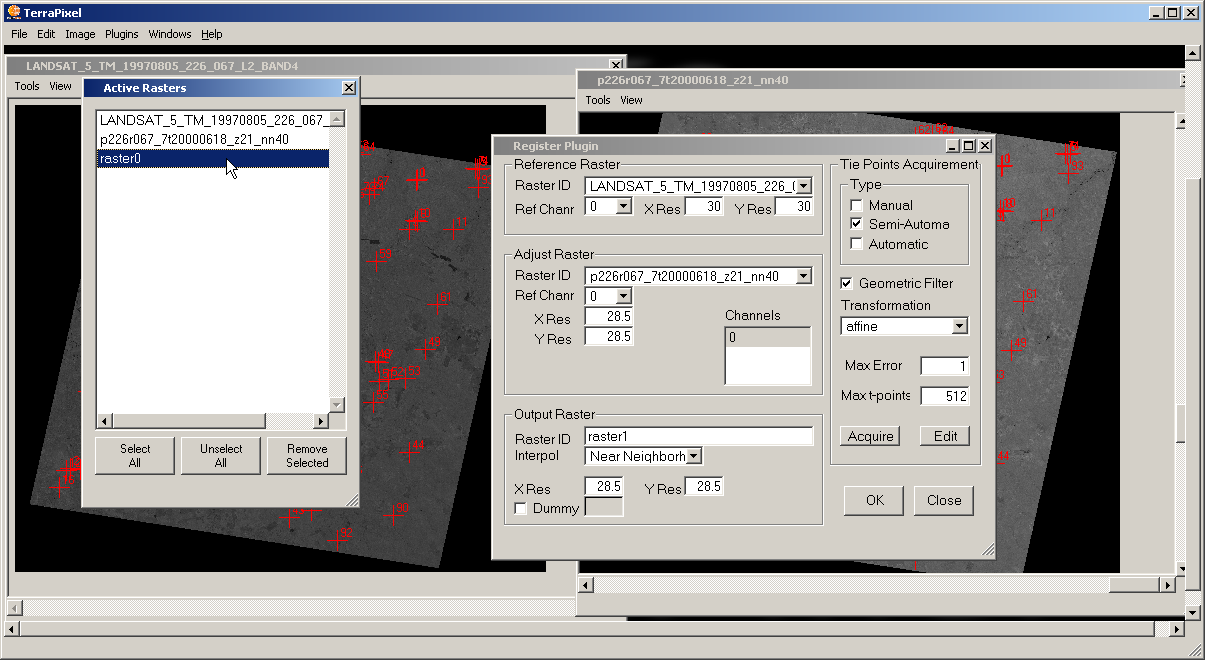

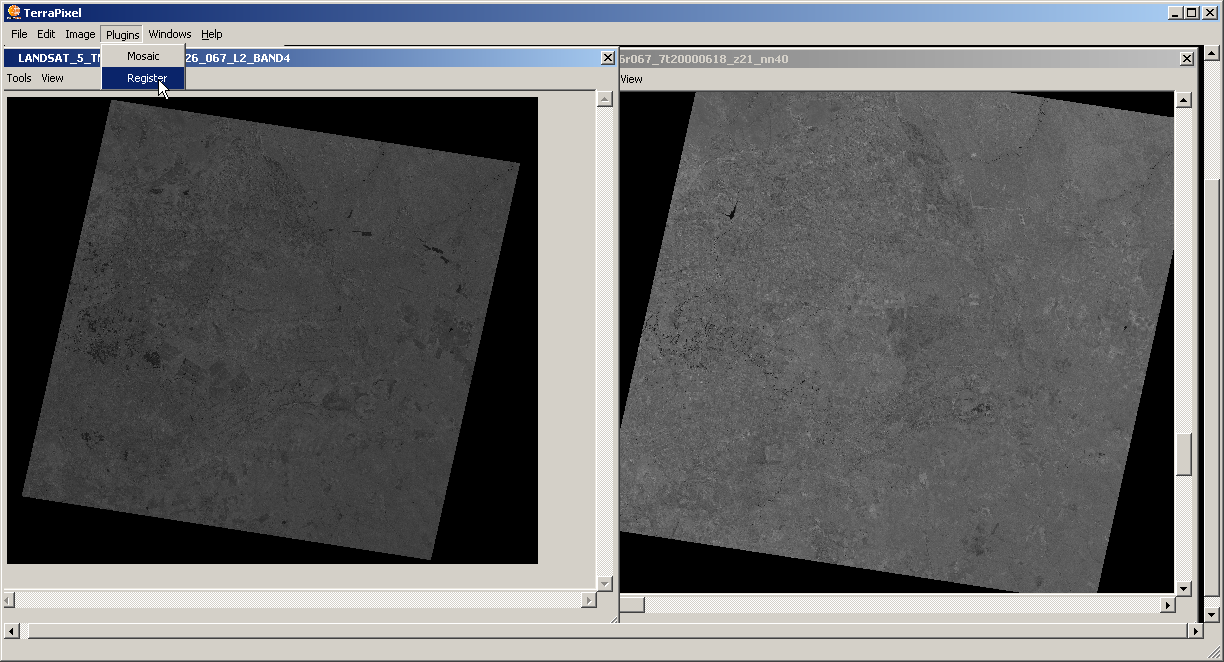

| Ativar Plugin |  |

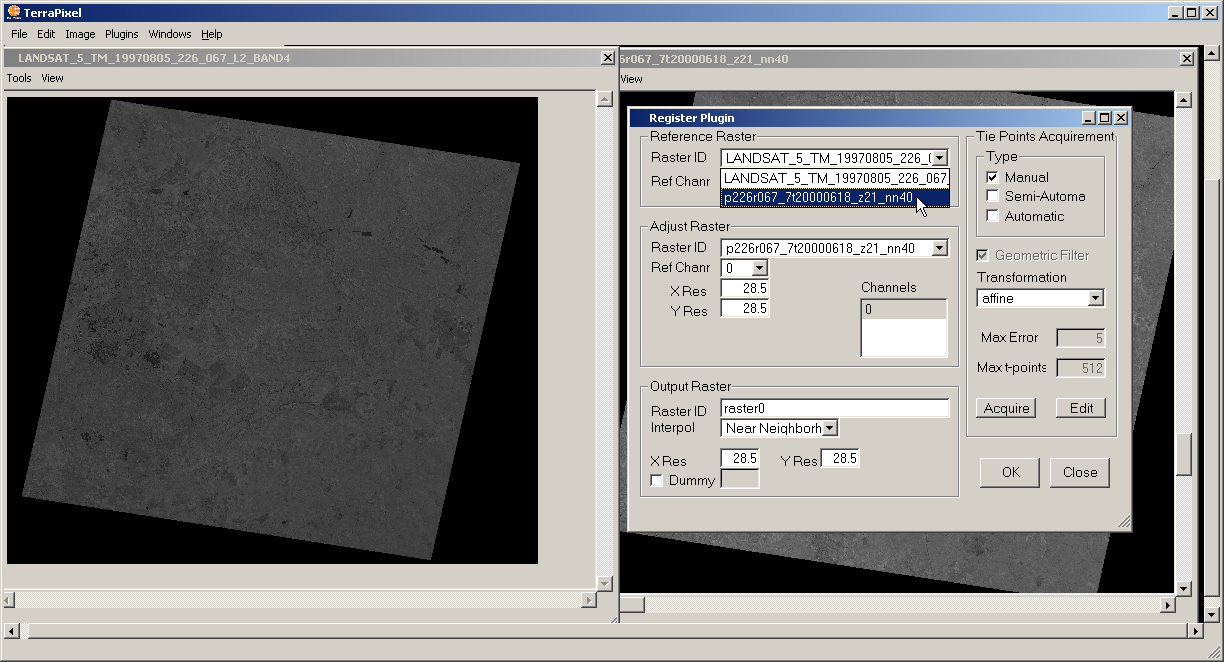

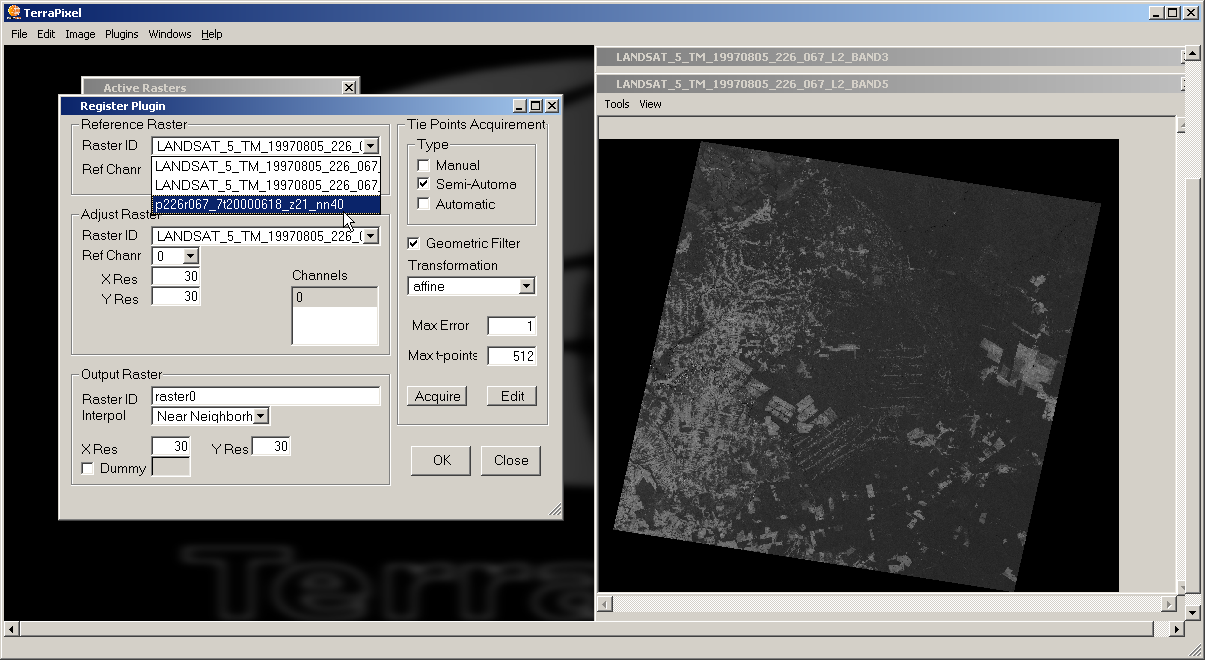

| Selecione imagem de referência GLCF |  |
| Selecione tipo de aquisição semi-automático |  |

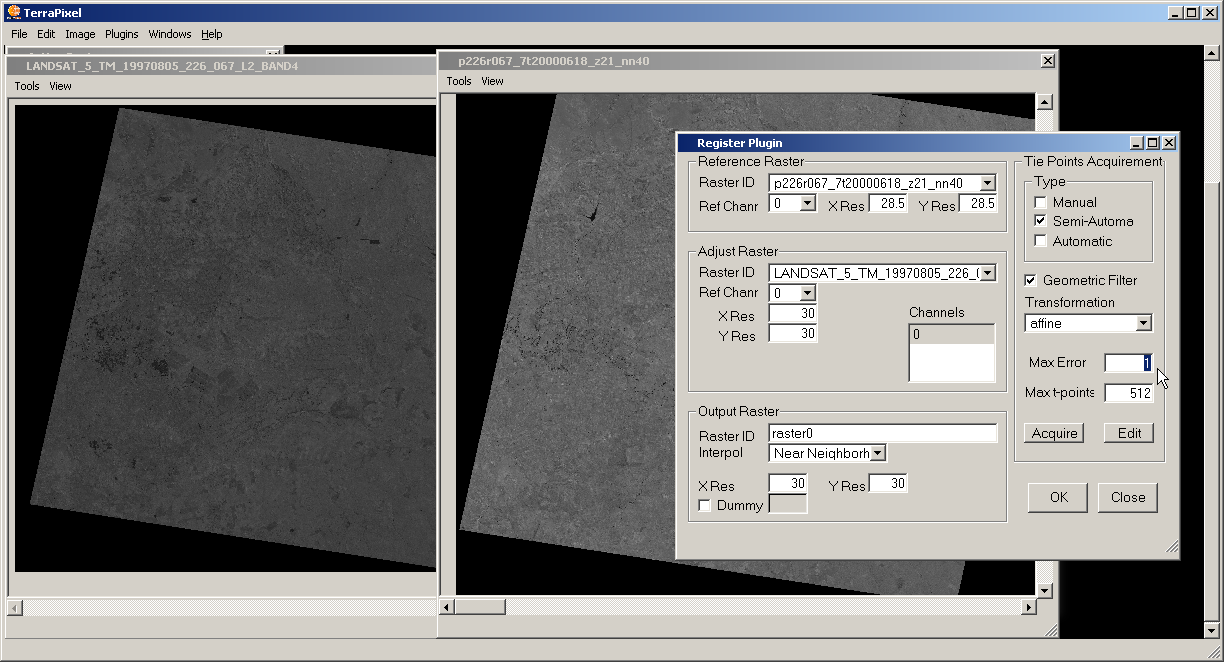

| Selecione Erro Máximo: 1 |  |

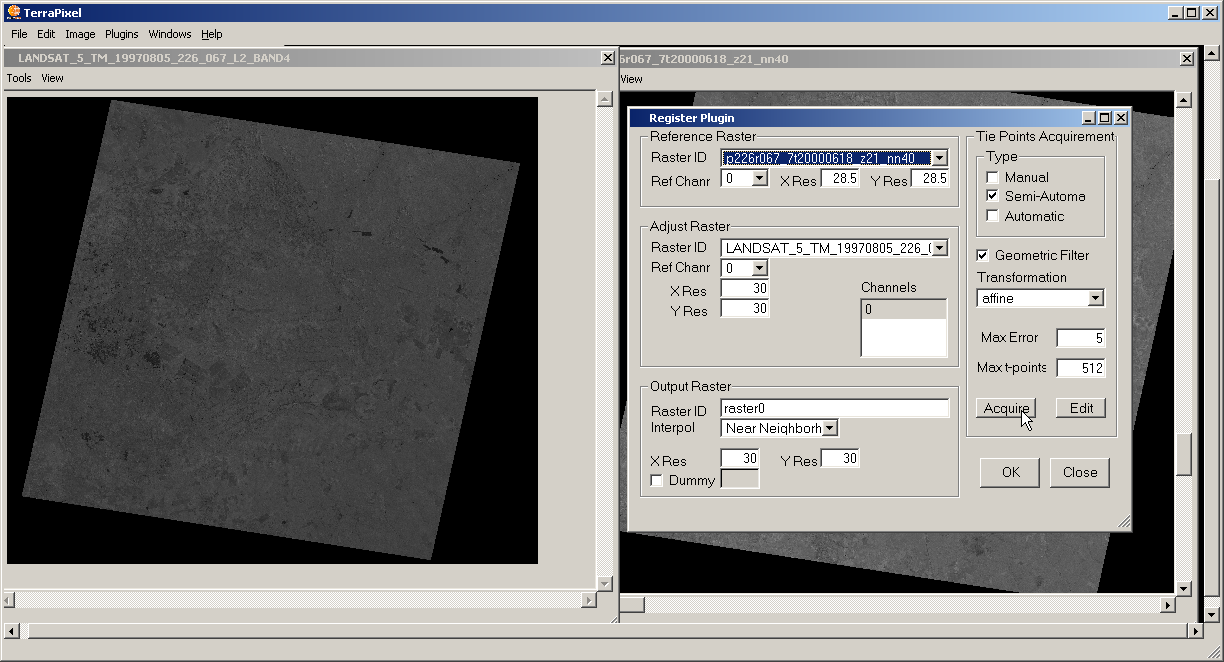

| Selecione botão Adquirir |  |
Selecionando Áreas para Definição de Pontos de Controle

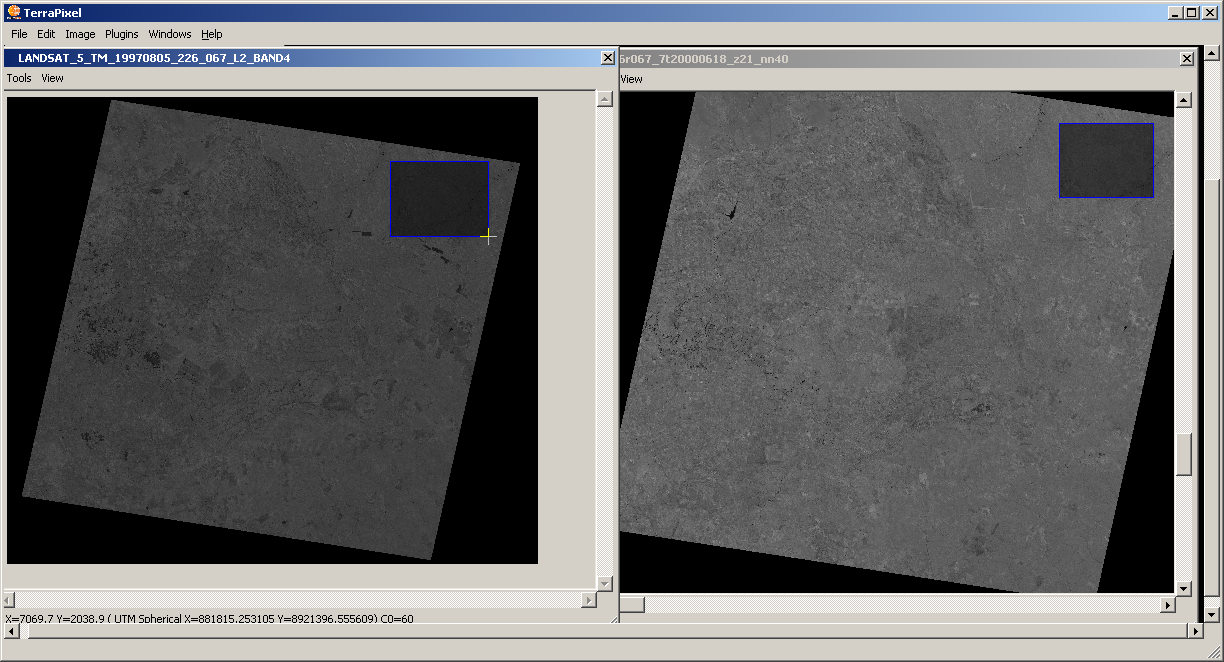

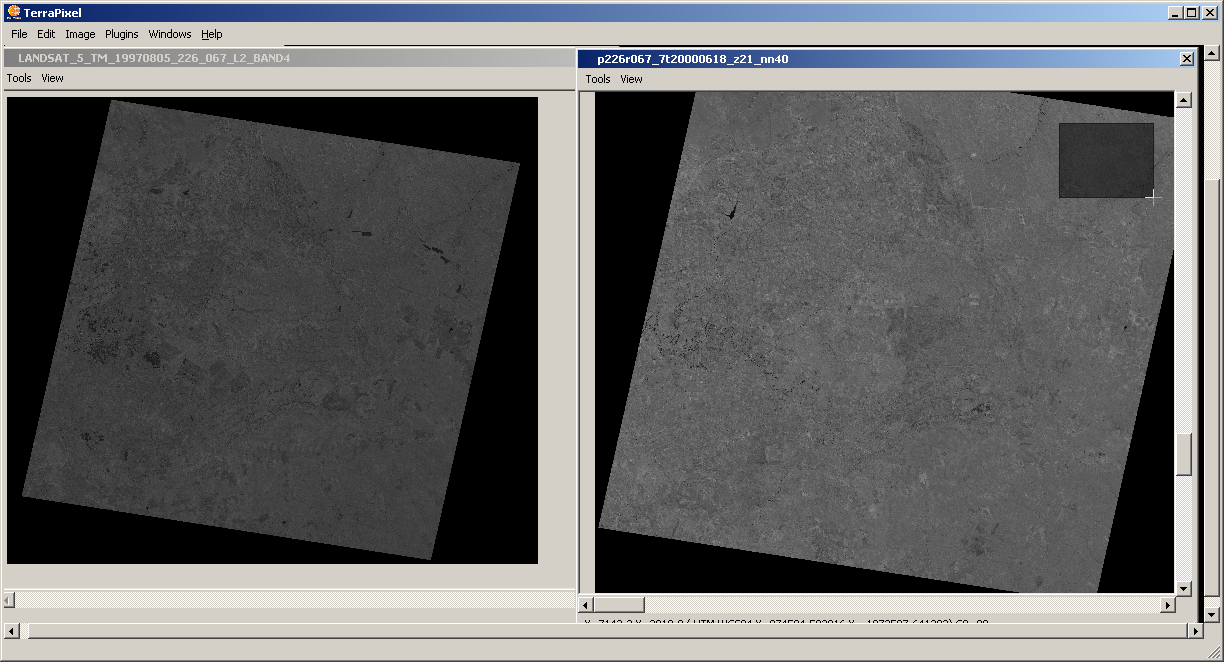

| Selecione um retângulo na imagem GLCF (referência) |  |
| Selecione um retângulo na imagem TM (ajuste) |  |

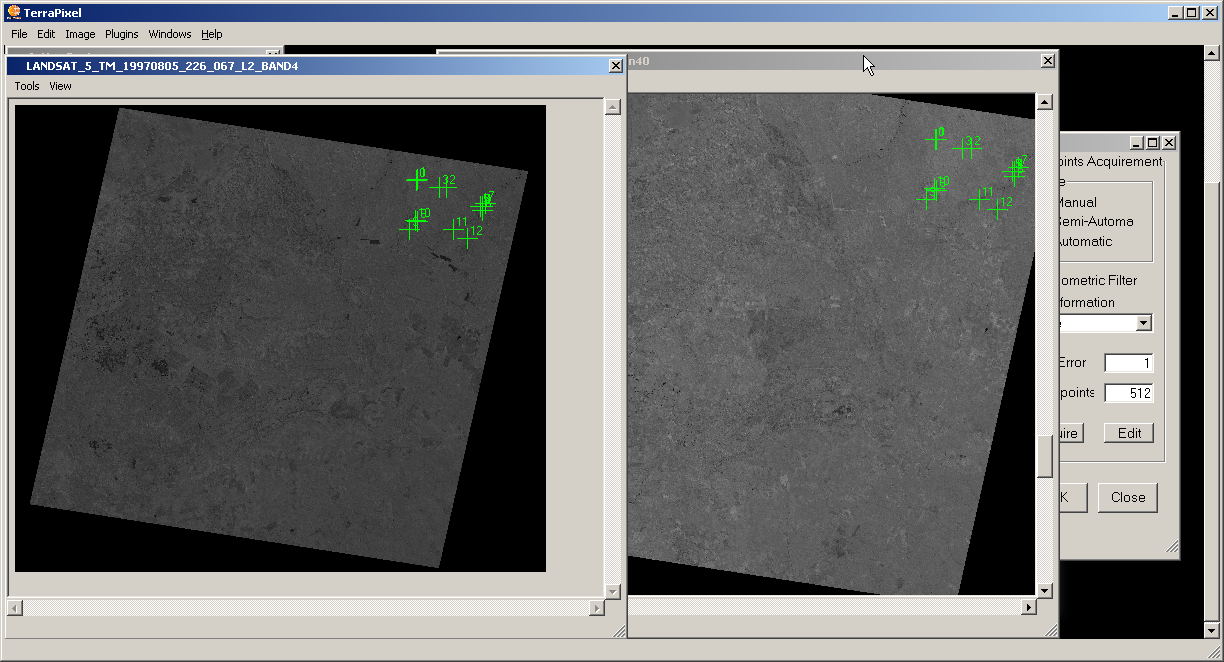

| Pontos encontrados |  |
Verificando e Editando Pontos de Controle

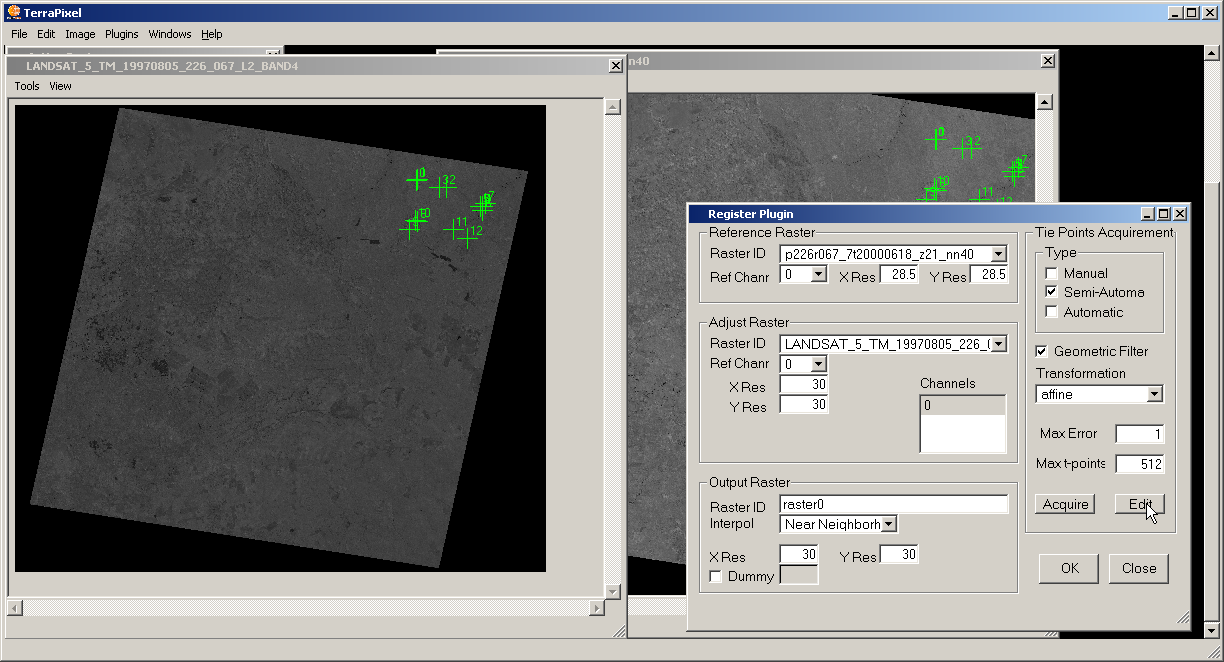

| Clique em Edit |  |

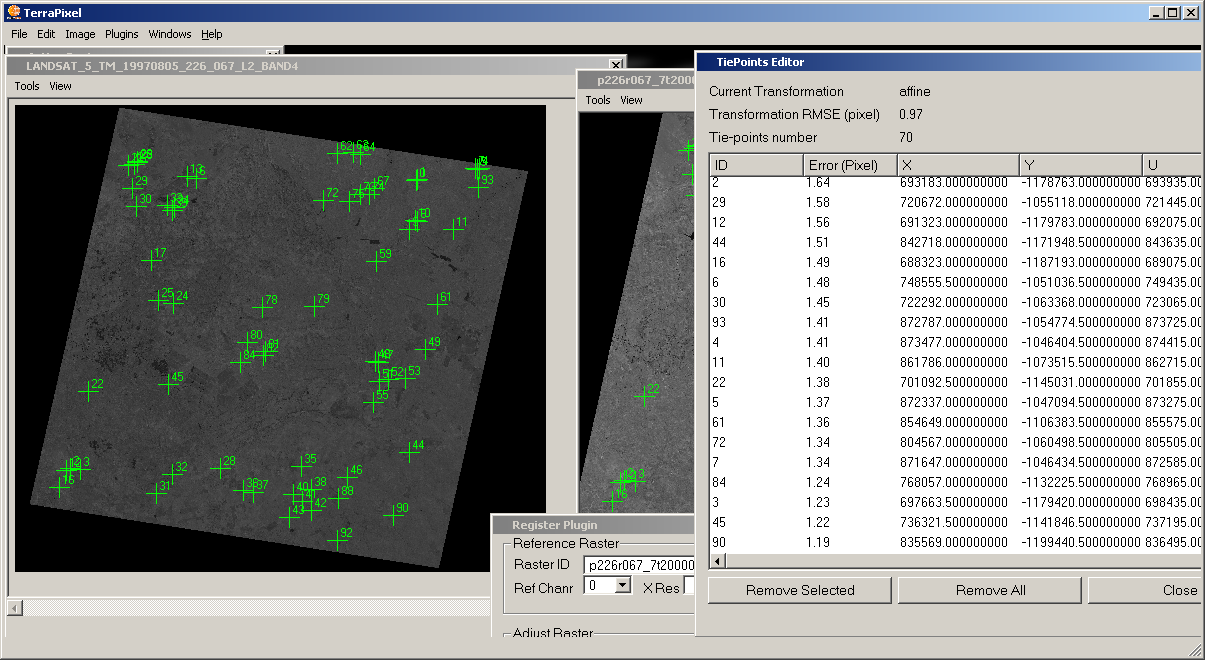

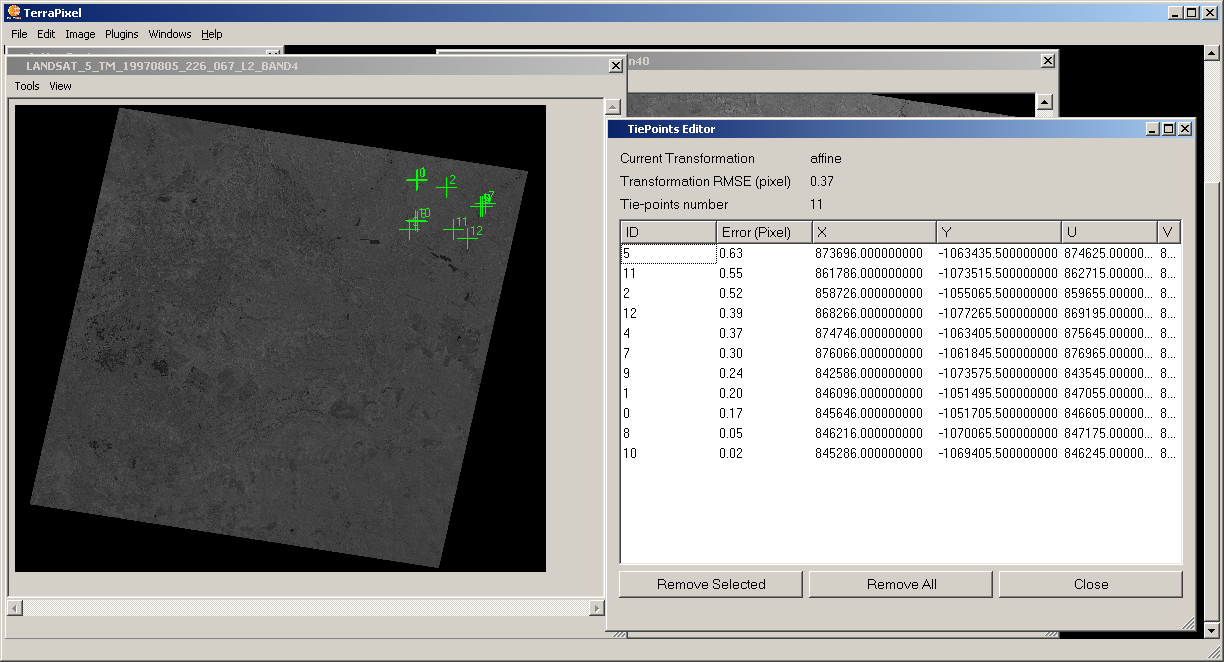

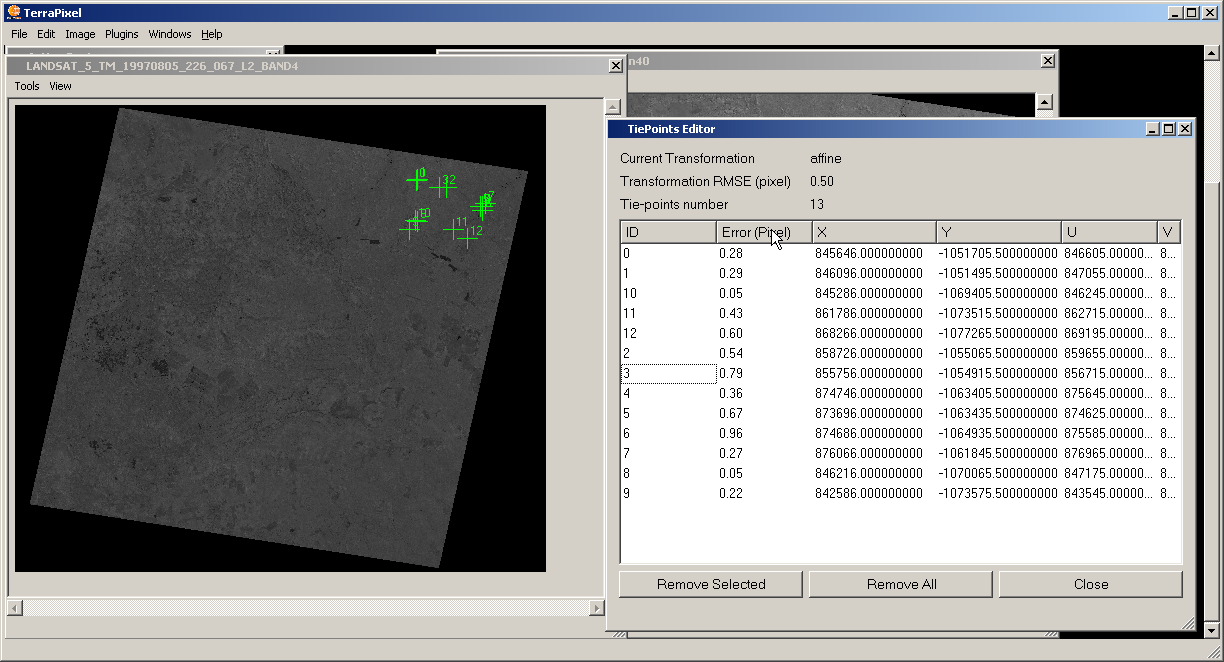

| Observe o erro RMS Ordenar por erro |  |
| Selecionar ponto |  |

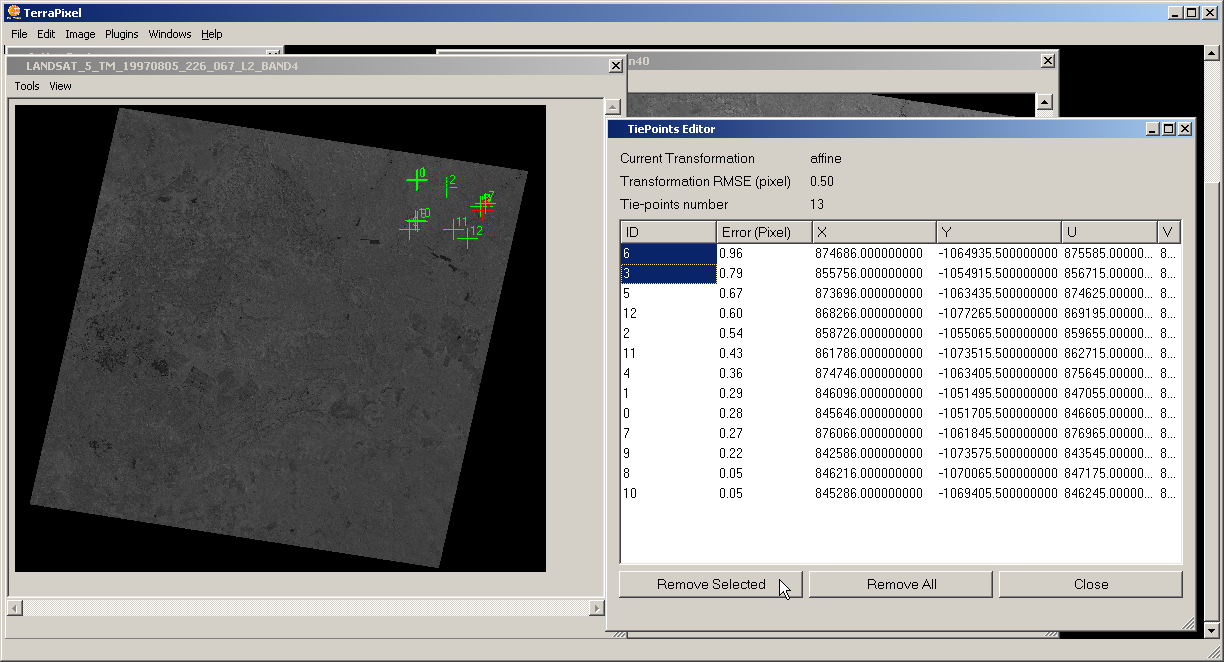

| Remover ponto |  |
| Observe novo erro RMS |  |
Coletando Todos Pontos de Controle
Repetir os passo Definir Área e Edita Pontos até que se tenha pontos distribuídos sobre toda a imagem.
| Pontos coletados e seus erros |  |
Salvando Pontos de Controle
Os pontos de controle devem ser salvos em um arquivo e ser utilizado para registrar outras bandas.

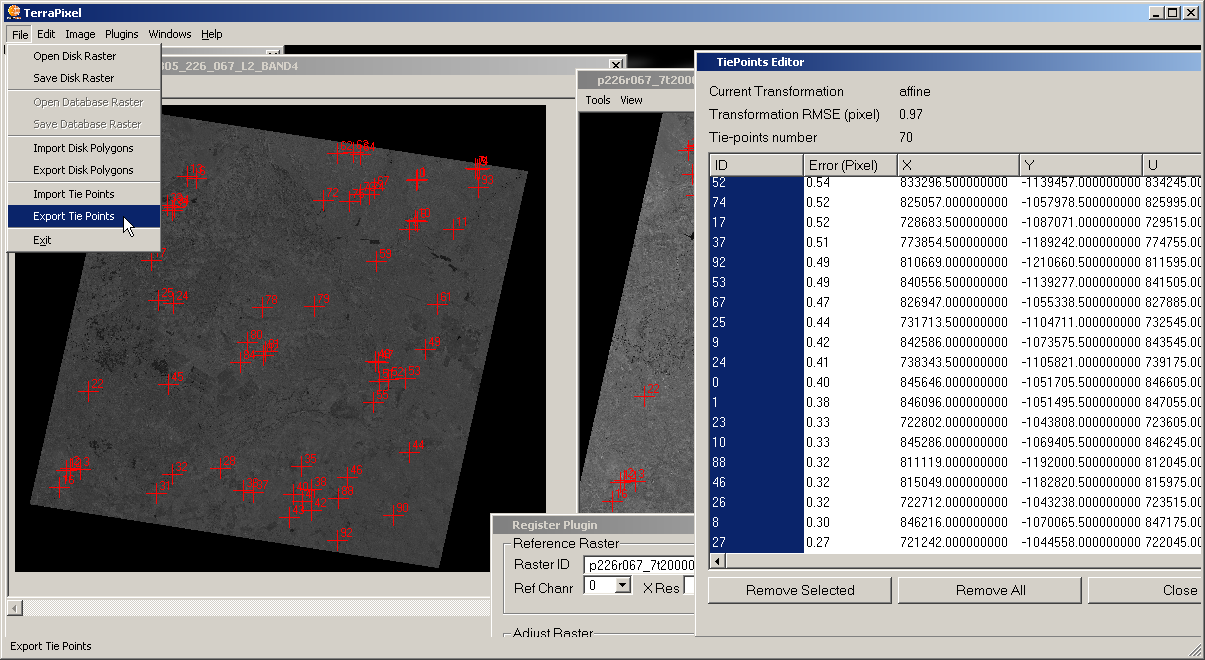

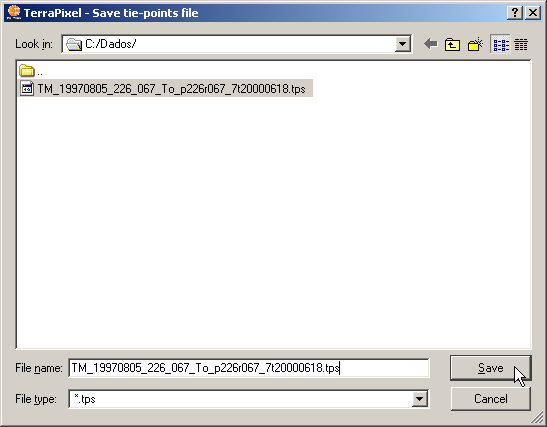

| Selecione todos os pontos abra a interface de exportação |  |
| Selecione o diretório e defina o nome |  |
Criando a Imagem TM Registrada

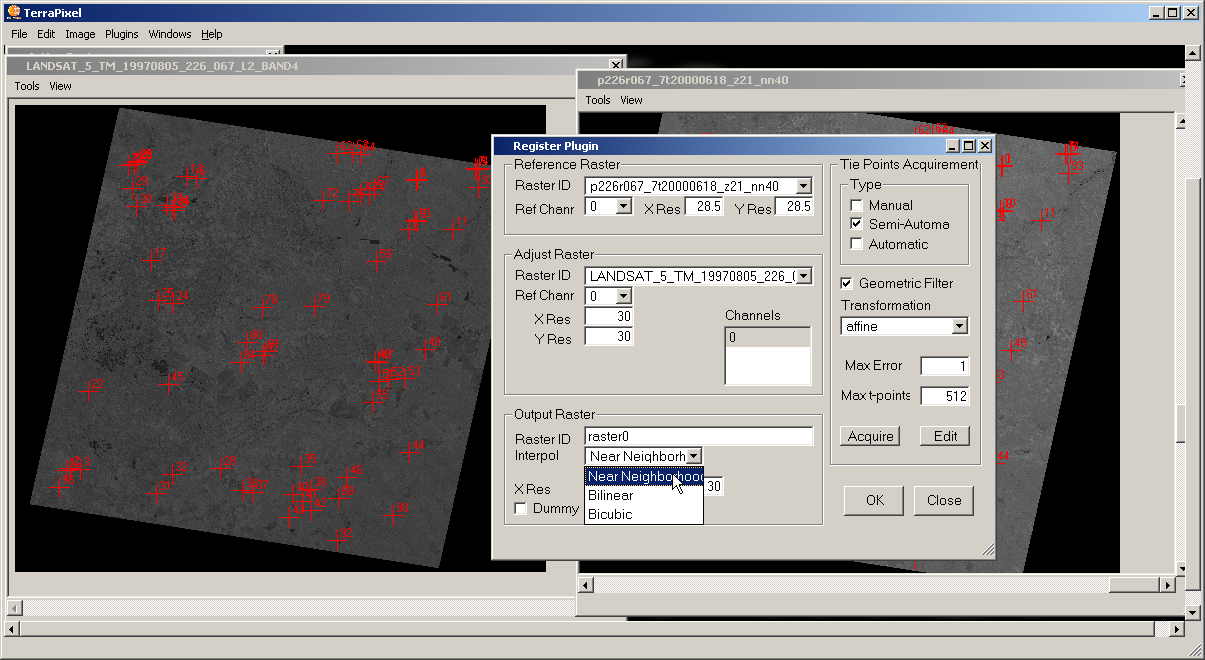

| Selecione Interpolador Vizinho Mais Próximo |  |

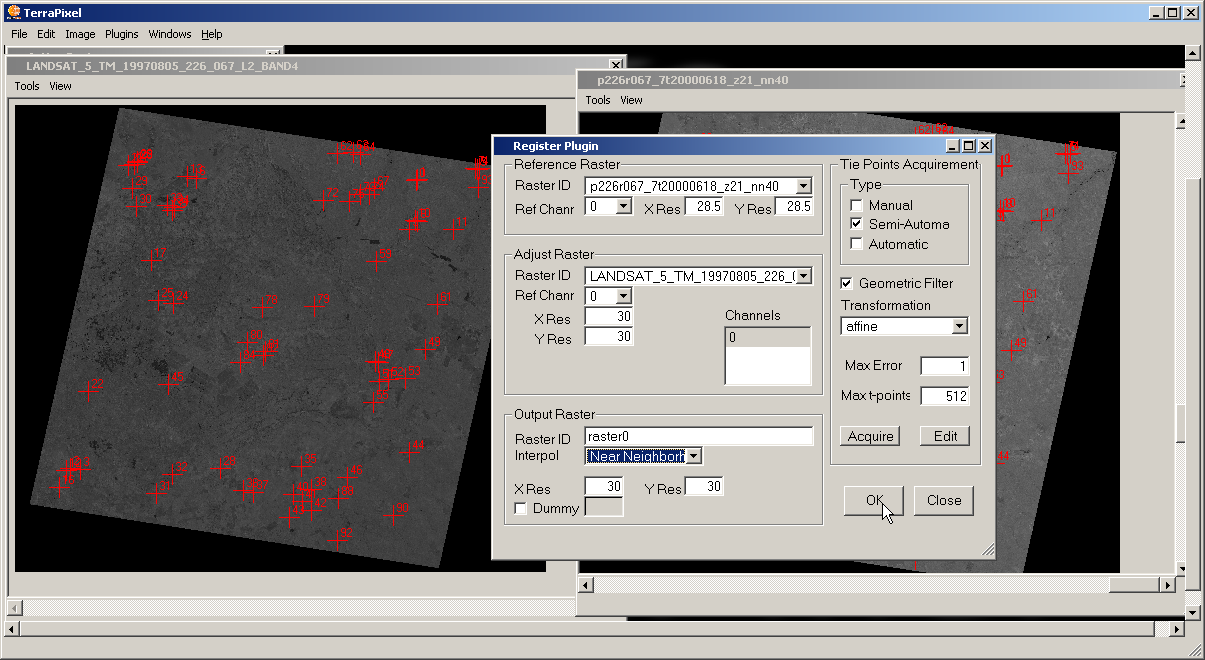

| Clique botão OK |  |
| Selecione a imagem gerada |  |

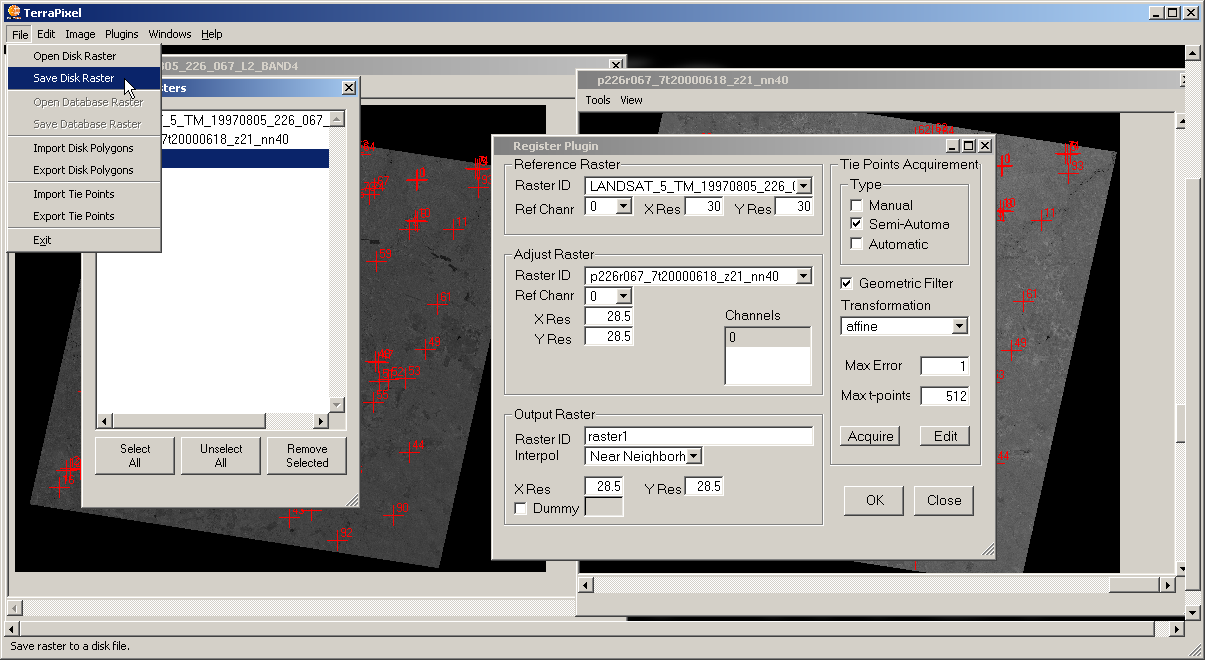

| Salvar a imagem em disco |  |

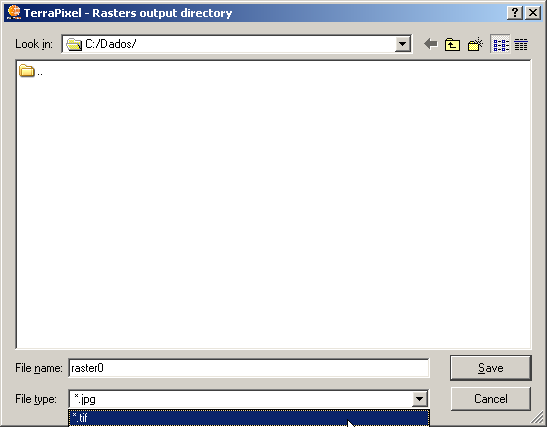

| Selecione o formato TIFF |  |

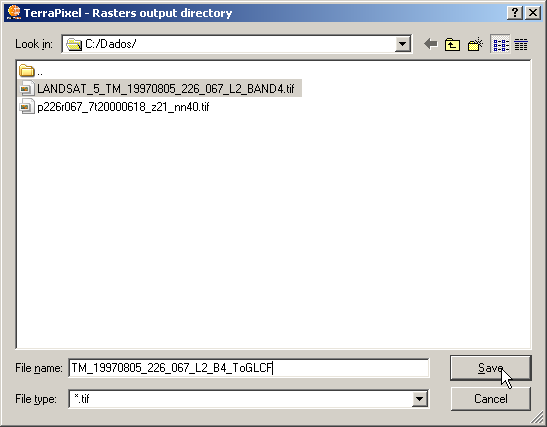

| Selecione o diretório e defina o nome |  |
Registrando Imagem TM Usando Pontos Salvos
| Abrir a imagem de referência GLCF | |
| Abrir as novas imagens de ajuste TM |  |
| Ativar o plugin de Registro: Primeiro passo de Inicializando Registro Selecione a imagem de referência GLCF | |
| Selecione a primeira imagem de ajuste TM |  |

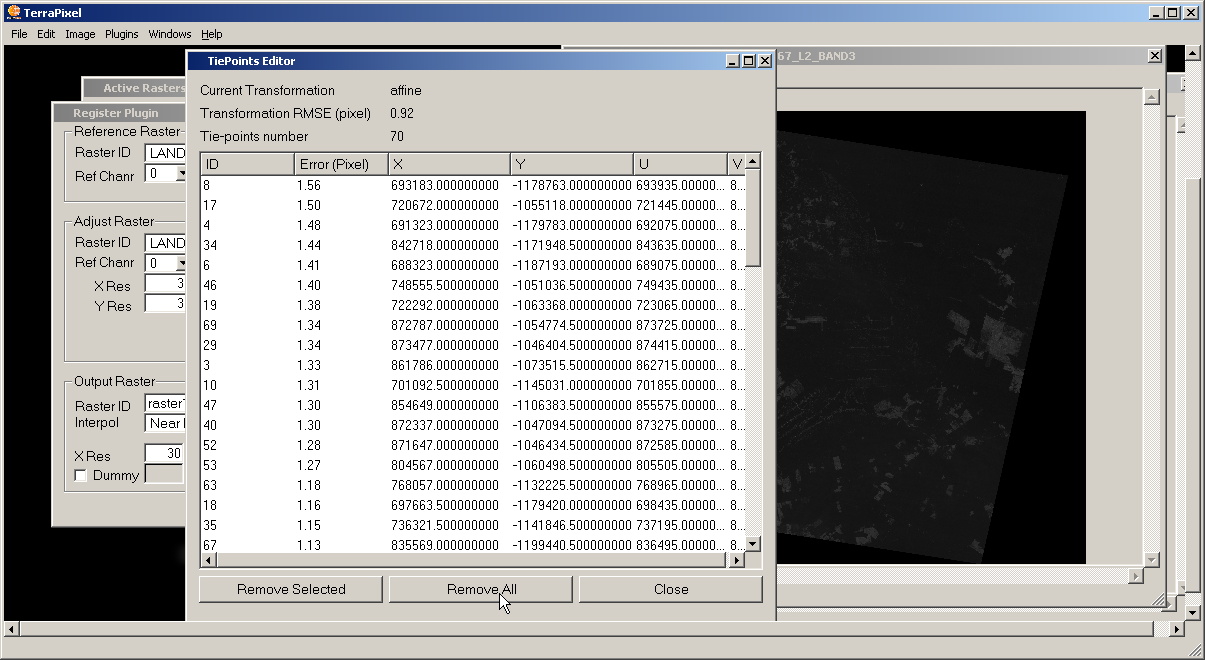

| Remova todos os pontos existentes |  |

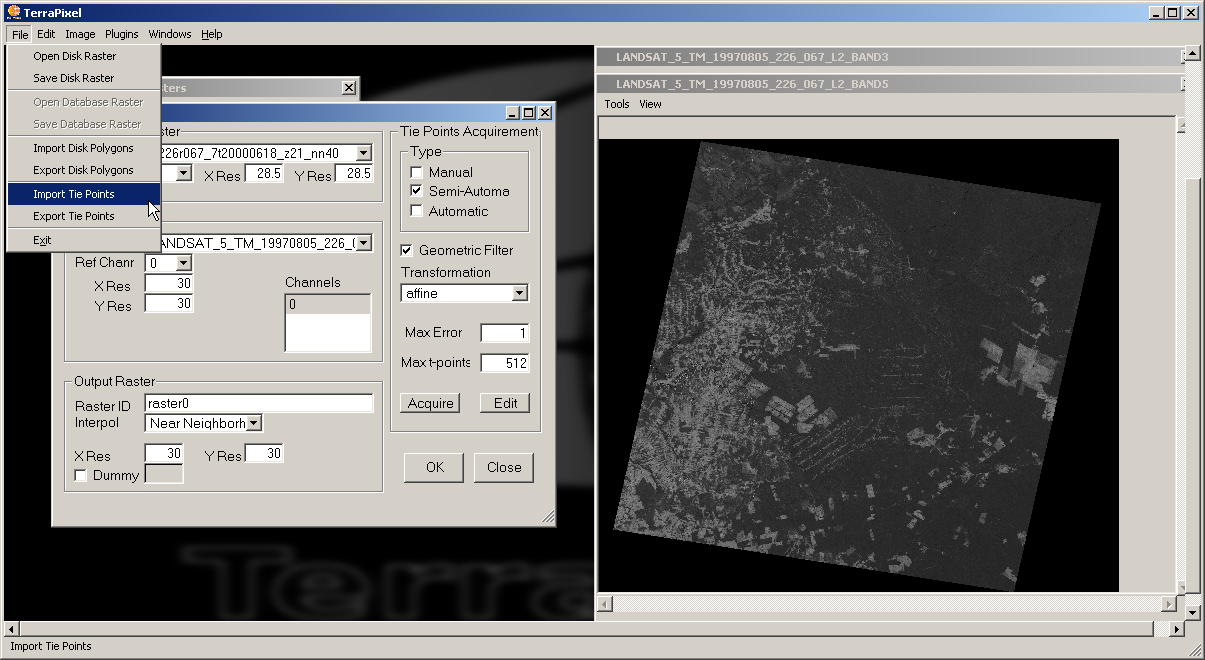

| Selecione importação de pontos de controle |  |

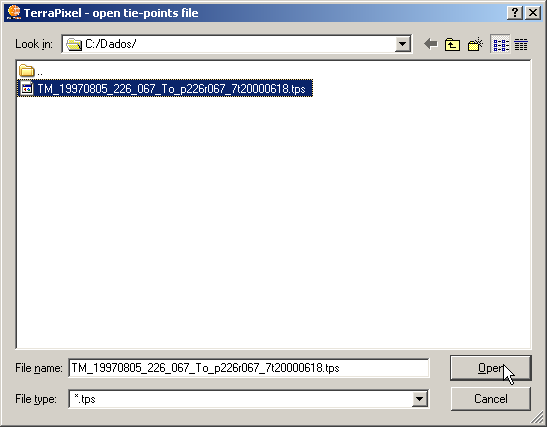

| Selecione o arquivo de pontos de controle |  |

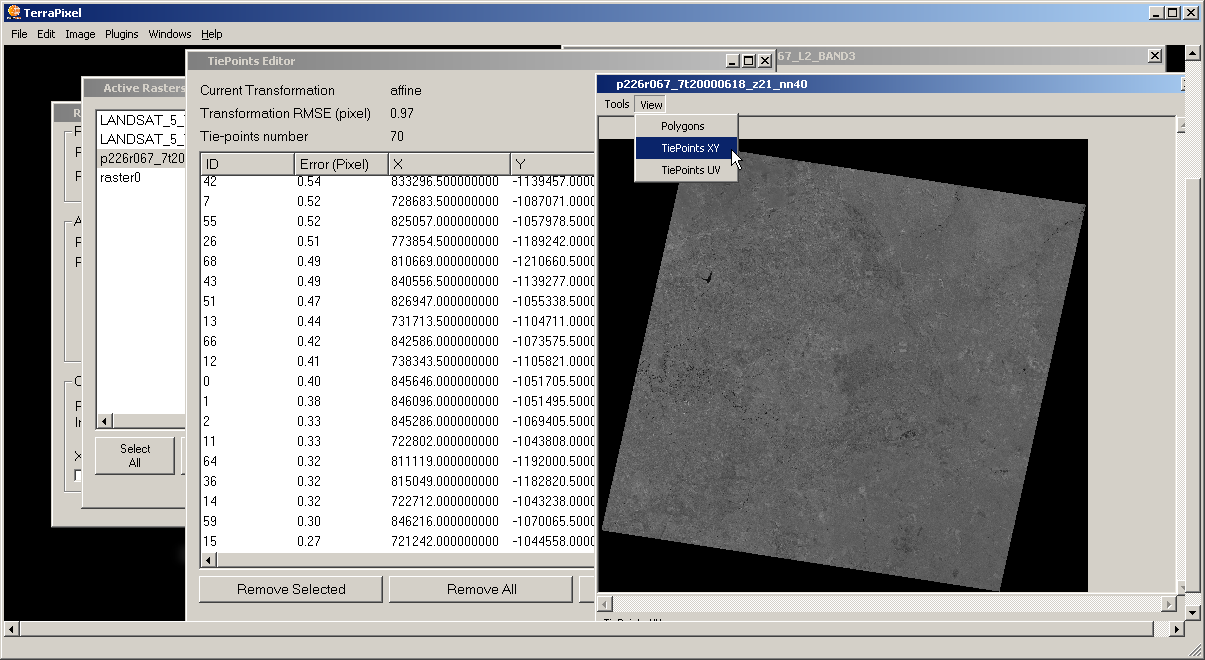

| Visualize os pontos de controle |  |
Repetir o passo anterior para gerar a imagem e salvar em disco. Repetir este passo para as outras imagens a ajustar.
Resultado
Para verificar o registro, visualize imagem HRC em vermelho (R) e as bandas 2 em azul (B) 4 em verde (G).
